ЗОК ЗАСЛОН уровень 2 — площадка ёмкостей СУГ, ГНС

----ЗОК ЗАСЛОН уровень 2 — площадка ёмкостей СУГ, ГНС

Артикул: ЗС-ЗОК-СУГ-У2

МСБ

Проектирование ЗОК: 800 ₽ за 1 м² площади объекта по полу. Защитная ограждающая конструкция тяжёлого уровня по СП 542.1325800.2024 для защиты объекта «площадка ёмкостей СУГ, ГНС» от БПЛА. Перекрывает малый · лёгкий · средний. Цена — за проектирование на 1 м² площади объекта по полу (площадь застройки в плане, не площадь полотна сетки). Строительно-монтажные работы и оборудование считаются проектом.

Подробнее

800 руб./м² (проект)

* Минимальный заказ от 10 000 руб.

Под заказ

Нашли дешевле?

Как заказать?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Гарантия на все

Монтаж оборудования

Работаем по всей России

Любая форма оплаты

Сертификаты качества

Быстрая доставка

Перейти в услугу

Описание

ЗОК ЗАСЛОН уровня 2 — типовая защитная ограждающая конструкция для защиты площадки ёмкостей СУГ и ГНС от беспилотных летательных аппаратов. Проектируется по СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов», с учётом Рекомендаций МЧС России (2024), Рекомендаций Минобороны России и Минэнерго России (2026) и Альбома типовых решений пассивной защиты Минэнерго России.

Конструкция принимает удар аппарата и гасит его кинетическую энергию работой торможения на рабочем ходе, обеспечивая бесконтактный подрыв заряда на безопасном удалении от объекта. Работает всегда — без операторов, электропитания и каналов связи, против любых типов наведения, включая оптоволоконные FPV, которые не подавляются средствами РЭБ.

Расчётная угроза уровня 2: средние БПЛА взлётной массой 100–250 кг. Перекрываемые типы БПЛА по СП 542 табл. 6.2 — малый · лёгкий · средний. Расчётная энергия удара — 50–390 кДж.

Особенности объекта. Резервуары СУГ дают наибольшие последствия при разгерметизации, поэтому основная задача барьера — исключить контактный подрыв на оболочке сосуда. Полотна только негорючие, конструкция заземляется, искробезопасный инструмент и наряд-допуск обязательны. Между ёмкостями ставятся разделительные стенки из блоков ФБС или грунтонаполненных габионов ГНТ, сбросные и предохранительные клапаны не перекрываются.

Цена

Цена в карточке — за проектирование, на 1 м² площади объекта по полу. Площадь считается по пятну застройки объекта в плане — по полу, как на поэтажном плане, — а не по площади полотна сетки: полотна на конструкции всегда больше, чем площадь объекта, потому что оно идёт по верху и по бокам с отступом. Бюджет проекта = площадь объекта в плане × цена из таблицы; ориентир дан для объекта около 2 000 м², для другой площади примените поправку ниже.

Строительно-монтажные работы, оборудование и материалы ЗАСЛОН в цену карточки не входят и считаются проектом — на них выдаётся отдельная смета после обследования объекта.

Параметр	Значение
Проектирование (ПИР) — обследование и обмеры, аудит уязвимости, проект по СП 542 с разделом КР, поверочные расчёты, ППР	800 ₽ за м² площади по полу
База расчёта	площадь объекта в плане (по полу), не площадь полотна сетки
Строительно-монтажные работы, оборудование и материалы	считаются проектом, отдельная смета

Цены с НДС 22%. Проектирование — это самостоятельный этап: по его результатам объект получает проект по СП 542, паспорт уровня защиты и смету на монтаж, с которой можно идти в закупку.

Поправка на размер объекта

Чем крупнее объект, тем дешевле квадратный метр: проект, изыскания и мобилизация бригады не зависят от площади.

Площадь объекта в плане	Множитель к цене за м²
до 450 м²	×2,81
450 – 800 м²	×1,83
800 – 1 400 м²	×1,32
1 400 – 2 400 м² (базовая)	×1,00
2 400 – 4 000 м²	×0,84
4 000 – 6 500 м²	×0,70
6 500 – 10 000 м²	×0,61
10 000 – 16 000 м²	×0,54
16 000 – 25 000 м²	×0,49
свыше 25 000 м²	×0,45

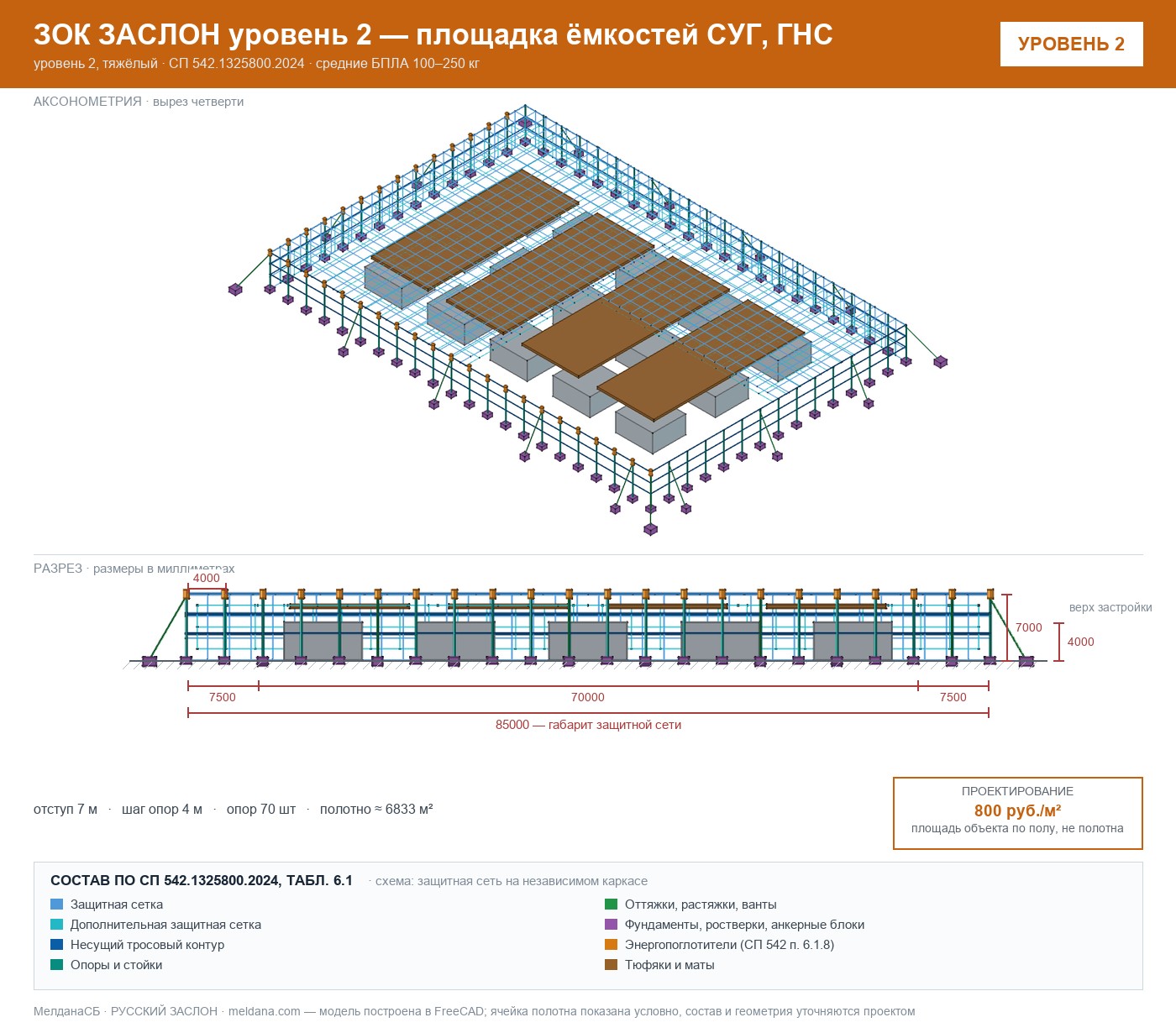

Состав конструкции

Состав принят по СП 542.1325800.2024, табл. 6.1 для 2-го уровня защиты:

защитные сетки
дополнительные защитные сетки
ограждения из стальных тросов
опоры и пространственные опорные конструкции
растяжки
тюфяки и маты

Характеристики

Параметр	Значение
Уровень защиты по СП 542	2 — тяжёлый (класс решения B)
Перекрываемые типы БПЛА (табл. 6.2)	малый · лёгкий · средний
Расчётная энергия удара	50–390 кДж
Несущая конструкция	только независимая опорная конструкция (СП 542 п. 6.3.1)
Защитное полотно	арамидная сеть 30×30 / 50×50 либо стальная двойного кручения 80×100×2,7 + дополнительная сетка
Ограждения из стальных тросов	⌀8–12
Шаг опор	4 м
Отступ конструкции от объекта	6–9 м (не менее прогиба сетки + 0,5 м и не менее радиуса по ВУВ, СП 542 п. 10.5)
Рабочий ход (прогиб + ход демпфера)	3–5 м
Максимальный прогиб полотна	до 3,44 м для среднего БПЛА (МЧС-2024, табл. Е.3)
Энергопоглощающие устройства	обязательны (энергопоглотители и тормозные грузы по расчёту)
Противоосколочные элементы	тюфяки и маты
Молниезащита ЗОК	по ГОСТ Р 59789 (СП 542 п. 9.6)
Проницаемость ячейки	не менее 75 % при расчётной или экстремальной толщине стенки гололёда (СП 542 п. 9.2.2)
Исполнение полотна	только негорючее — взрывопожароопасный объект (СП 542 п. 9.2.3)
Проектирование (ПИР)	800 ₽/м² площади по полу
База расчёта цены	площадь объекта в плане (по полу), не площадь полотна сетки
Строительно-монтажные работы и оборудование	считаются проектом, отдельная смета
Типовые решения ЗАСЛОН	ТР-01 · ТР-10 (стенки ФБС, ГНТ) · ТР-08 · ТР-13
Точность цены	ориентировочная
Срок реализации	75–120 дней
Гарантия	5 лет
Нормативная база	СП 542.1325800.2024 · СП 20.13330.2016 · СП 16.13330 · СП 63.13330 · СП 513.1325800 · СП 296.1325800 · ГОСТ Р 58118 · ГОСТ Р 51285 · ГОСТ 5336 · ГОСТ EN 12385-1 · ГОСТ 30441 · ГОСТ 30826 · ГОСТ Р 59789 · ГОСТ 31937 · Рекомендации МЧС России, 2024 · Рекомендации МО РФ и Минэнерго России, 2026 · Альбом типовых решений пассивной защиты Минэнерго России

Что входит в цену

обследование и обмеры конструкций по ГОСТ 31937
аудит уязвимости объекта от БПЛА
проект ЗОК по СП 542.1325800.2024 с разделом «Конструктивные решения»
поверочные расчёты, ППР и ППРв на монтаж
исполнительная документация и паспорт ЗОК
оборудование и материалы ЗАСЛОН: сетки, тросы, такелаж, опоры, крепёж
монтаж локальной бригадой региона объекта под управлением наших инженеров
устройство фундаментов и молниезащита ЗОК
организация строительства, временные здания и сооружения, охрана труда
строительный контроль, генподрядные услуги и контроль качества
доставка и сдача объекта

Что не входит

натурные испытания ЗОК динамической нагрузкой
государственная экспертиза проектной документации и плата за неё
активные средства обнаружения и РЭБ
усиление существующих конструкций объекта
вынос инженерных сетей
техническое обслуживание со второго года эксплуатации
зимнее удорожание при монтаже в ноябре — марте

Сдача и эксплуатация

При постановке на производство изготовитель испытывает ЗОК динамической нагрузкой (СП 542 п. 10.7.1). Приёмку проводит комиссия с выборочной проверкой не менее трёх элементов и передачей исполнительной документации (пп. 10.2–10.8). В эксплуатации ведётся журнал контроля состояния компонентов с ежемесячным осмотром (п. 11.3). Недопустимые дефекты сетки — разрыв окантовки, разрыв более 10 ячеек на 1 м², отрыв сетки от окантовки более 1 пог. м, следы нефтепродуктов; опор — трещины в сварных швах, видимая коррозия и деформации, отсутствие антикоррозионного покрытия (п. 11.6).

Обратите внимание: цена уровней 1 и 2 ориентировочная: в разобранных договорах объектов такого состава всего четыре из сорока трёх, база уровня опирается на узкую выборку. Уровни 3 и 4 подтверждены договорами; уровень защиты определяется составом защитного полотна по СП 542 табл. 6.1, а не формулировкой в техническом задании; расчёт ориентировочный, вилка −25 % … +40 % до обмеров; не является публичной офертой; экономический критерий по Рекомендациям МО-2026: защита оправдана, если её стоимость не превышаетоколо 4 % стоимости защищаемого объекта.

Точный расчёт по вашим габаритам — в онлайн-калькуляторе ЗОК: meldana.com/company/produktsiya/zok-zaslon/kalkulyator/
